Referenzen Messungen
Mit präzisen Messungen an gebäudetechnischen Anlagen zu mehr Planungssicherheit
Ob Heizungsersatz, Brauchwarmwasser-Analyse, Lüftungscheck oder Energetische Betriebsoptimierung: Für diese Kundinnen haben wir temporäre Messungen an gebäudetechnischen Anlagen durchgeführt und belastbare Daten geliefert.
- Klinik Schönberg Gunten – Dimensionierung Wärmeerzeugung
U. Hauenstein Heizung Lüftung Sanitär AG
Dimensionierung der Wärmeerzeugung Klink Schönberg Gunten
Um den effektiven Leistungsbedarf der Reha-Klinik Schönberg Gunten im Berner Oberland zu ermitteln und die neuen Holzfeuerungen bedarfsgerecht zu dimensionieren, beauftragte uns die U. Hauenstein Heizung Lüftung Sanitär AG aus Steffisburg mit 2 thermischen Leistungsmessungen.
Die Messungen sollten nicht nur die benötigte Wärmeerzeugungsleistung bestimmen, sondern auch Rückschlüsse auf den Betrieb der Wärmeabgabe ermöglichen. Aufgrund der begrenzten Platzverhältnisse vor Ort ermöglicht jedes eingesparte Kilowatt kleinere und effizientere Wärmeerzeuger. Die Kenntnis der Heizkurven und des Anfahrbetriebs erlaubt zudem, die Regelung bedarfsgerecht zu gestalten. Dadurch lassen sich Investitions- und Betriebskosten sparen.
Ausgangslage
Präzise Ermittlung des tatsächlichen Wärmebedarfs
Vor Beginn der Messkampagne wurde die Wärmeerzeugungsleistung auf 1x 140 kW und 1x 80 kW abgeschätzt. Die Wärmeerzeugung wird dabei auf zwei Zentralen aufgeteilt.
Die Abschätzung der Heizleistung auf Basis von Jahresmittelwerten oder Faustformeln enthält oft Unsicherheiten und erfordert hohe Sicherheitszuschläge. Um die neue Wärmeerzeugung mit hoher Planungssicherheit exakt zu dimensionieren, entschied sich die Bauherrschaft, den realen Wärmebedarf zu messen. Ziel war es, die benötigte Heizleistung bei einer Norm-Aussentemperatur von -7 °C zu ermitteln.
Vorgehen und Analyse
Erfassung belastbarer Betriebsdaten für maximale Planungssicherheit
Über 40 Tage führten wir zwei thermische Leistungsmessung nach SIA 384/1:2022 durch. An 17 Tagen lagen die Aussentemperaturen unter 5 °C, an 38 Tagen unter 8 °C, wodurch eine repräsentative Leistungskennlinie erstellt werden konnte. Anhand dieser gemessenen Daten konnten wir einen tatsächlichen Wärmebedarf von 117 kW für Zentrale A und 65 kW für Zentrale B bei -7 °C extrapolieren. Dieser Wert beinhaltet einen pauschalen Zuschlag von 20 % für potenziell wegfallende solare Wärmegewinne durch die Fensterflächen.

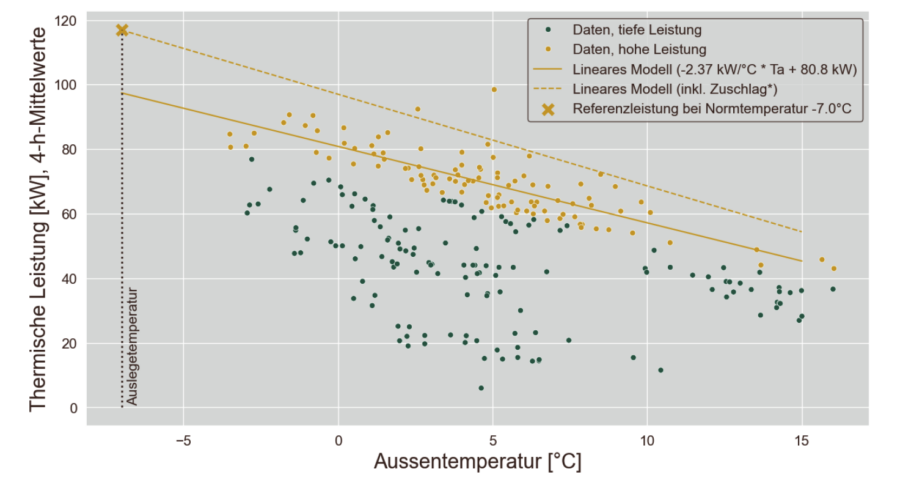

Leistungskennlinie Zentrale A

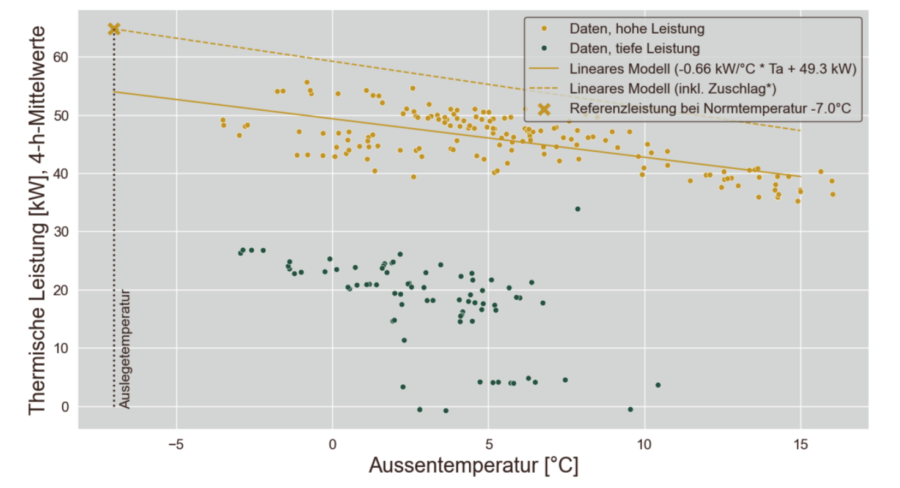

Leistungskennlinie Zentrale B Die Analyse der Betriebsdaten zeigte, dass die bestehende Wärmeerzeugung stark taktet und mit konstanten Vorlauftemperaturen betrieben wird. Die Nachtabsenkung löste zudem Leistungsspitzen im Anfahrbetrieb aus, was zu ineffizienten Betriebszuständen führte. Die Vorlauftemperaturen auf den Heizgruppen lagen deutlich unter den Temperaturen der Wärmeerzeugung, was auf ein hohes Optimierungspotenzial hinweist.

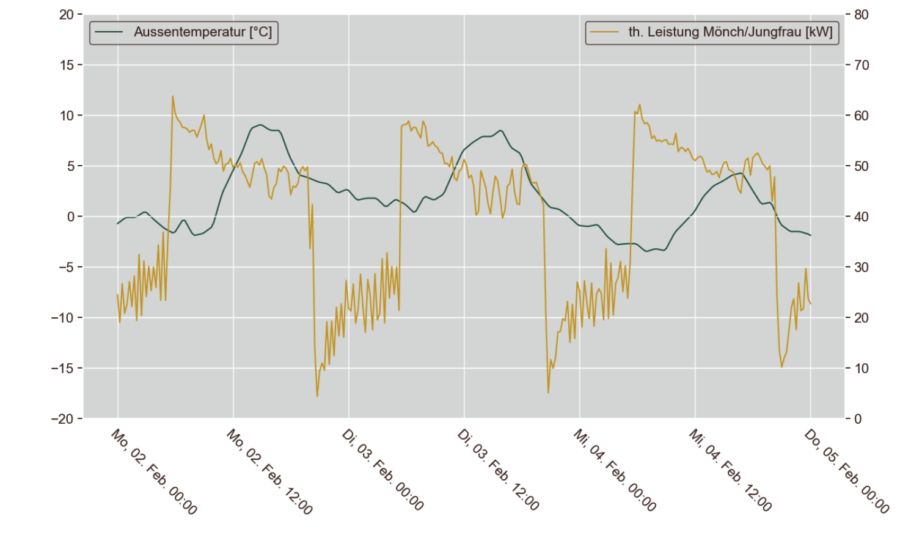

Leistungsverlauf mit Taktbetrieb und Leistungsspitzen im Anfahrbetrieb nach der Nachtabsenkung Einsparpotenzial
Kostenreduktion durch optimierte Wärmeerzeugerleistung
Auf Basis der erhobenen Messdaten konnte die Leistung der Wärmeerzeugung von ursprünglich veranschlagten 220 kW auf 190 kW reduziert werden. Diese Optimierung führt zu einer Einsparung der Investitionskosten von rund CHF 45’000 durch kleinere Holzkessel mit Speichern und reduziert den Platzbedarf. Die Kosten für die Messung betrugen einmalig CHF 6’700 exkl. MwSt.
Zusammenfassung
Nachhaltiger Mehrwert durch Kostenreduktion und Planungssicherheit
In diesem Projekt liegt der besondere Mehrwert in den reduzierten Investitionskosten. Die Wärmeerzeuger können kleiner dimensioniert werden und Installationsfläche wird eingespart. Durch die gewonnenen Erkenntnisse über den Betrieb der Wärmeabgabe kann die Regelung bedarfsgerecht optimiert werden. Dies führt in der Regel zu einer Reduktion der jährlichen Energiekosten von ca. 10%. Bei einem jährlichen Wärmebedarf von 640’000 kWh sind auch hier Kosteneinsparungen von mehreren tausend Franken möglich. Die präzise Dimensionierung schafft Klarheit und Planungssicherheit. Die neuen Wärmeerzeuger können exakt auf den Bedarf ausgelegt und die Regelung dem effektiven Wärmebedarf angepasst werden. Wir bedanken uns bei der U. Hauenstein Heizung Lüftung Sanitär AG und der Klinik Schönberg Gunten für die tolle Zusammenarbeit und das Vertrauen in unsere Messkampagne.
- Fernwärmeauslegung Bumbacher Immobilien
bumbacher immobilien gmbh
Optimierung der Anschlussleistung für zehn Mehrfamilienhäuser
Auf Anraten ihres Energieberaters beauftragte die bumbacher immobilien gmbh uns mit einer thermischen Leistungsmessung, um den tatsächlichen Wärmebedarf für ihren geplanten Fernwärmeanschluss zu ermitteln.
Das Ergebnis ermöglicht eine deutliche Reduktion der Anschlussleistung. Das wird zu signifikanten jährlichen Kosteneinsparungen führen, weil der Grundpreis der Fernwärme pro Kilowatt Anschlussleistung berechnet wird.
Ausgangslage
Präzise Ermittlung des tatsächlichen Wärmebedarfs
Vor Beginn der Messkampagne wurden von der Energieversorgerin 250 kW vorgeschlagen. Die darauf konsultierte Heizungsfachperson hat festgestellt, dass dieser Wert in Anbetracht des Jahresenergiebedarfs recht grosszügig ist und eine Reduktion auf 220 kW vorgeschlagen.
Allerdings enthält eine Annahme auf Basis von Jahresmittelwerten immer noch viele Unsicherheiten und entsprechende Sicherheitszuschläge. Auf Anraten einer weiteren Fachperson wurden wir konsultiert, um den realen Wärmebedarf bei kalter Witterung zu messen. Ziel war es, die benötigte Anschlussleistung bei -8 °C zu ermitteln.
Vorgehen und Analyse
Erfassung belastbarer Betriebsdaten für maximale Planungssicherheit
Über 33 Tage führten wir eine thermische Leistungsmessung nach SIA 384/1:2022 durch. An 25 Tagen lagen die Aussentemperaturen unter 5 °C, wodurch eine repräsentative Leistungskennlinie gezeichnet werden konnte. Anhand dieser gemessene Leistungskennlinie konnten wir einen tatsächlichen Wärmebedarf von 158 kW bei -8 °C extrapolieren, darin enthalten ist ein Zuschlag von 15 % für potenziell wegfallende solare Wärmegewinne durch die Fenster.
Einsparpotenzial
Kostenreduktion durch optimierte Anschlussleistung
Auf Basis der erhobenen Messdaten konnte die Anschlussleistung von ursprünglich geplanten 220 kW auf 160 kW reduziert werden. Diese Optimierung führt zu einer jährlichen Einsparung von rund 7000 CHF an jährlichen Fixkosten. Die Kosten für die Messung betrugen einmalig knapp 3000 CHF.
Zusammenfassung
Nachhaltiger Mehrwert durch Kostenreduktion und Planungssicherheit
In diesem Projekt liegt der besondere Mehrwert bei den reduzierten Fixkosten. In vielen Fällen liegt der Mehrwert aber viel tiefer. Viele Hausbesitzende haben Angst vor dem Wechsel und das Gefühl ihr Gebäude sei leider nicht gut genug für eine erneuerbare Lösung, bzw. eine erneuerbare Lösung sei bei ihrem Haus unheimlich kompliziert und damit untragbar teuer.
Die präzise Dimensionierung führt hier zu Klarheit. Ja, es gibt Gebäude bei denen ein Wechsel auf ein erneuerbares Heizsystem kompliziert ist. Meistens ist es aber halb so wild.
Referenzen Engineering
Massgeschneiderte Lösungen für Ihre Anforderungen
Jedes Projekt ist einzigartig – deshalb entwickeln wir individuelle Engineering-Lösungen, die genau zu Ihren Bedürfnissen passen. Entdecken Sie, wie wir gemeinsam mit unseren Kundinnen innovative und nachhaltige Konzepte umsetzen.
- Leim-Regelungstechnik
Spühl GmbH
Innovation bei der Produktion von Taschenfederkernen
Zusammen mit unserer Kundin Spühl GmbH konnte eine innovative Leimregelung für die Produktion von Taschenfederkernen entwickelt werden. Dies bringt erhebliche Vorteile hinsichtlich Rohstoffeinsparung und eine verbesserte Qualitätssicherung.
Um eine möglichst optimale und nachhaltige Regelung zu erreichen, werden Leimsystemdaten an die Cloud verschickt, verarbeitet, analysiert und in Form von optimierten Regelparametern automatisch wieder ins Produktionssystem gebracht.
Ausgangslage
Reduktion der Leimmenge
Der bestehende Prozess zur Herstellung von Federkernen war durch Schwankungen im Leimauftrag aufgrund von Temperaturschwankungen, Unterschieden im Rohmaterial und unterschiedlichen Auftragsgeschwindigkeiten gekennzeichnet. Mit dem bestehenden ungeregelten System wurde oft zu viel Leim aufgetragen, um Produktmängel zu vermeiden.
Mit der Einführung der neuen Regelungstechnik kann nun auf diesen Sicherheitszuschlag verzichtet und damit erhebliche Mengen an Leim eingespart werden.
Nachhaltigkeit
Positiver Umwelteinfluss
Wir sind stolz darauf, mit dieser Erweiterung einen Beitrag gegen den Klimawandel leisten zu können. Mit dieser technologischen Weiterentwicklung leisten wir einen aktiven Beitrag zum Klimaschutz. Nach unseren Berechnungen kann jede mit der Leimregeltechnik ausgestattete System jährlich über 20 Tonnen CO2-Emissionen einsparen. Gerne erläutern wir Ihnen unsere Berechnungen im Detail.
Qualitätssicherung
Steigerung der Produktqualität
Eine konstante und optimierte Leimmenge garantiert gleichbleibende Eigenschaften jedes einzelnen Federkerns. Dies erhöht die Produktqualität erheblich und reduziert gleichzeitig die Produktionsschwankungen.
- Hitachi Energy
Hitachi Energy Switzerland Ltd.
Sichere Qualität für Hochspannungsdurchführungen – mit digitaler Unterstützung
Bei Hitachi Energy (Micafil Bushings) in Zürich entstehen kundenspezifische Hochspannungsdurchführungen für anspruchsvolle Anwendungen weltweit. Bevor diese das Werk verlassen, durchlaufen sie eine strenge Hochspannungsprüfung, die entweder normgerecht oder individuell nach Kundenwunsch durchgeführt wird. Mit dem Ziel, höchste elektrische Funktionalität und Qualität sicherzustellen.
Der Prüfprozess ist heute weitgehend digital unterstützt. Dies ist auf die vielfältigen und vernetzten Desktop- und Webanwendungen zurückzuführen. Die Testabläufe werden über die Applikationen geplant, durchgeführt und die aufgenommenen Ergebnisse nahtlos dokumentiert.
Die dahinterstehenden Applikationen werden von uns kontinuierlich gewartet und weiterentwickelt, um einen reibungslosen, effizienten und zukunftsfähigen Prüfprozess zu gewährleisten.
Der grosse Transformator im Bild wird für Prüfungen mit Spannungen von bis zu 1 MV verwendet.
